bongrif.ruМеталл под землей и в пресноводных водоемах, в перекрытиях зданий и в толще бетона, поможет обнаружить специализированный электронный прибор — металлоискатель.
Несложную схему по силам собрать своими руками практически любому, кто хоть раз держал в руках паяльник. Вот как она работает:
Рис.1 Структурная схема металлоискателя.
Эталонный генератор ЭГ вырабатывает синусоидальное напряжение частотой 50 кГц. Контурная катушка, определяющая частоту генерации, является датчиком Д прибора. Сигнал синусоидальной формы через разделительный конденсатор Ср поступает на кварцевый фильтр КФ.
Если частота генератора и собственная резонансная частота КФ совпадают, сигнал попадает на пороговое устройство ПУ. Оно регистрирует переменное напряжение на входе, выделяет из него постоянную составляющую и подает ее на стрелочный индикатор И.
Приближение к металлическому предмету вызывает изменение частоты ЭГ. Поскольку она теперь отличается от резонансной частоты КФ, напряжение на входе ПУ уменьшается, и стрелка отклоняется к началу шкалы на угол, пропорциональный габаритам предмета и обратно пропорционально расстоянию до него.
У нашего металлоискателя есть особенность - пороговое устройство, благодаря которому чувствительность схемы резко повышается. Вот как оно действует.

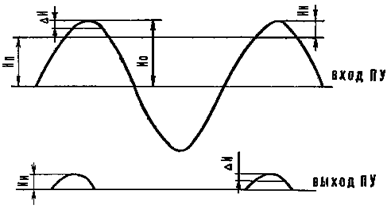

Рис.2 Форма сигнала на входе и выходе порогового устройства.
Синусоидальный сигнал, поступающий на вход ПУ, ограничивается снизу (рис. 2), и на индикаторе появляются импульсы напряжения:
Ин = Ио - Ип ,
где Ио—уровень входного сигнала в состоянии покоя, Ип — задаваемое напряжение порога.
Чувствительность прибора выражается отношением:
s=DИ / Ии = DИ / (Ио-Ии),
где DИ — изменение синусоидального напряжения при расстройке ЭГ, зависящее от размеров предмета и расстояния до него. Фактически s показывает, на какую величину отклоняется стрелка индикатора при расстройке датчика-контура.
Следовательно, подбирая величину Ип, можно добиться максимального отклонения стрелки прибора при сколь угодно малом изменении Ио. Но в реальных устройствах приходится учитывать нестабильность элементов схемы и частоты эталонного генератора.
ПРИНЦИПИАЛЬНАЯ СХЕМА
Эталонный генератор собран по схеме емкостной трехточки на транзисторе T1 (рис. 3). Контурная катушка L1 является датчиком прибора. Конденсаторы С3 — С6 предназначены для настройки генератора на частоту 50 кГц.
Рис.3 Принципиальная схема металлоискателя.
Через разделительный конденсатор С7 синусоидальное напряжение с генератора поступает на кварцевый фильтр. Емкость С7 выбрана небольшой — 5 пФ. Тем самым влияние последующих каскадов на работу генератора практически исключено.
Пороговое устройство собрано на полевом транзисторе Т2. Напряжение порога Ип задается делителем R5 — R7.
Конденсатор С8 сглаживает пульсации на индикаторе ИП1. Фильтр R4, С1 осуществляет развязку по переменному току между пороговым и задающим генераторами.
КОНСТРУКЦИЯ

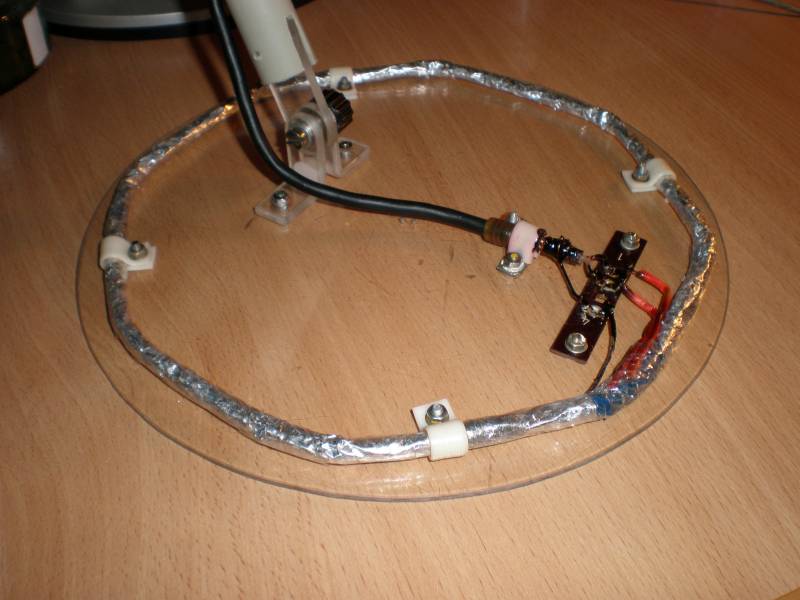

Прибор из двух блоков: измерительного (с датчиком) и питания. Первый включает в себя монтажную плату, индикатор, органы управления и регулировки. Датчик — жесткий кольцевой каркас, выполненный из оргстекла, на котором намотано 65 витков прохода ПЭЛ 0,2. Обмотка заключена в экран из алюминиевой фольги и залита эпоксидной смолой. Датчик связан с измерительным блоком коаксиальным кабелем РК-75.
Блок питания содержит пять серебряно-цинковых аккумуляторов. Напряжение каждого элемента 1,25В, емкость 2А-ч. Особое внимание нужно уделить рамке металлоискателя. Она должна иметь небольшой вес, быть жесткой и упругой. Иначе даже при легких ударах, неизбежных при работе с прибором в полевых условиях, частота генератора «уходит» — металлоискатель расстраивается.
Основанием рамки служит кольцевой каркас из оргстекла или полистирола d=300 мм. Обмотку экранируют алюминиевой фольгой толщиной 0,05 мм. Но соединять между собой концы экрана нельзя (образуется короткозамкнутый виток).
Выводы обмотки подключают к кабелю РК-75 длиной 0,3—1 м (с оплеткой кабеля соединяют также и экран катушки). Это место заливают эпоксидной смолой. Соединение датчика с блоком электроники неразъемное.
Металлоискатель имеет высокую чувствительность. Стрелка индикатора отклоняется на одно деление, когда рамка прибора приближается к диску d=13 см на расстояние 80 см.
Прибор практически одинаково реагирует на любой металл. Так, например, стальной, алюминиевый и латунный диски дают на равных расстояниях одинаковые отклонения стрелки. Они не зависят и от того, сплошной предмет или пустотелый.
При работе с металлоискателем необходимо учитывать фоновые помехи. Песчаный и торфяной грунты, чернозем, дерево, вода фонового сигнала не дают. Поэтому прибор хорошо действует в пресных водоемах, в деревянных зданиях и на не каменистых почвах. Сильный фон дает кирпич (обожженная глина обладает магнитными свойствами) и некоторые минералы.
На показания прибора влияют и изменения температуры. Поэтому рамку лучше поместить в футляр из теплоизолятора, например пенопласта.
Для работы под водой металлоискатель сначала надо подержать 10—15 минут в воде и после этого настроить.
На земле поиски лучше проводить в пасмурную погоду или вечером, чтобы избежать попадания на прибор прямых солнечных лучей.
