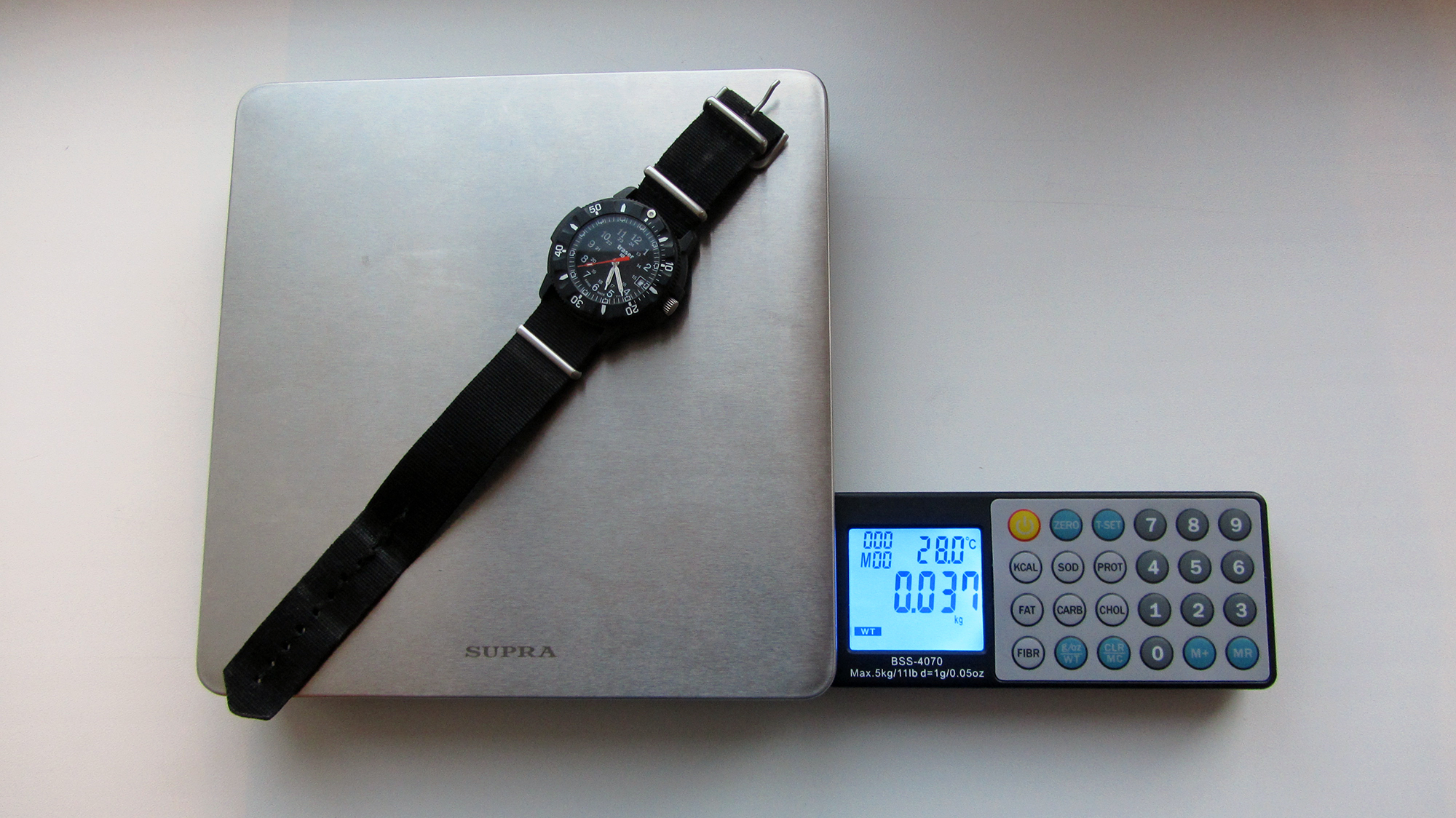

Есть у меня шикарные кухонные весы BSS-4070, которые могут показывать не только вес, но и температуру и даже калорийность продуктов. И все бы хорошо, но через несколько месяцев эксплуатации они вдруг сломались.

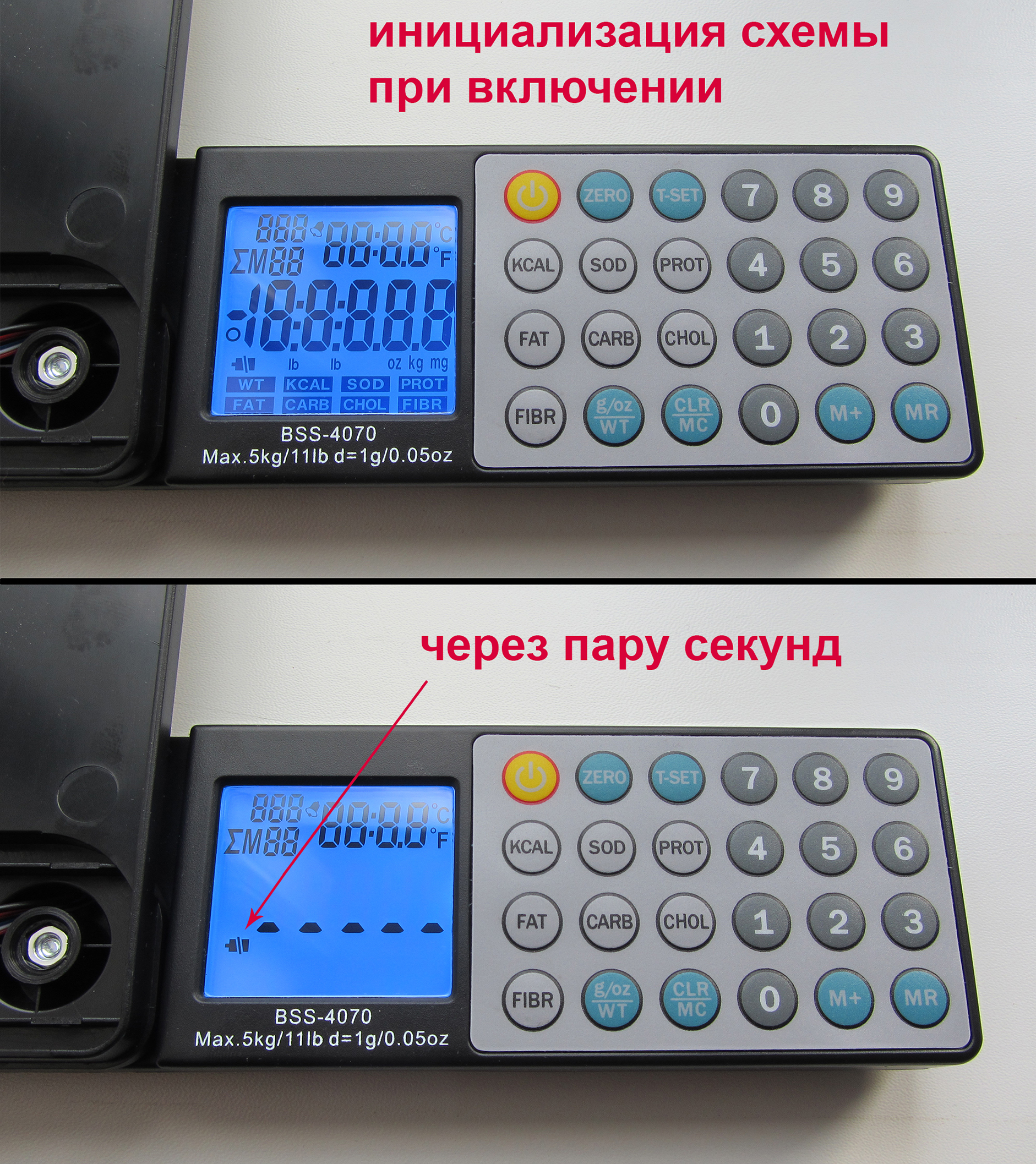

Симптомы неисправности следующие: весы включаются, табло начинает светиться, но через пару секунд появляется индикатор севшей батарейки и они отключаются.
Замена элемента питания не помогает. На маркете обнаружилось большое количество отзывов пользователей, жалующихся на точно такую же проблему. Все как один пишут одно и то же: весы выключаются сразу же после попытки их включить.
Принципиальную схему найти не удалось, поэтому оставалсь только надежда на удачу.
Забегая вперед скажу, что неисправность оказалась совершенно пустяковой.

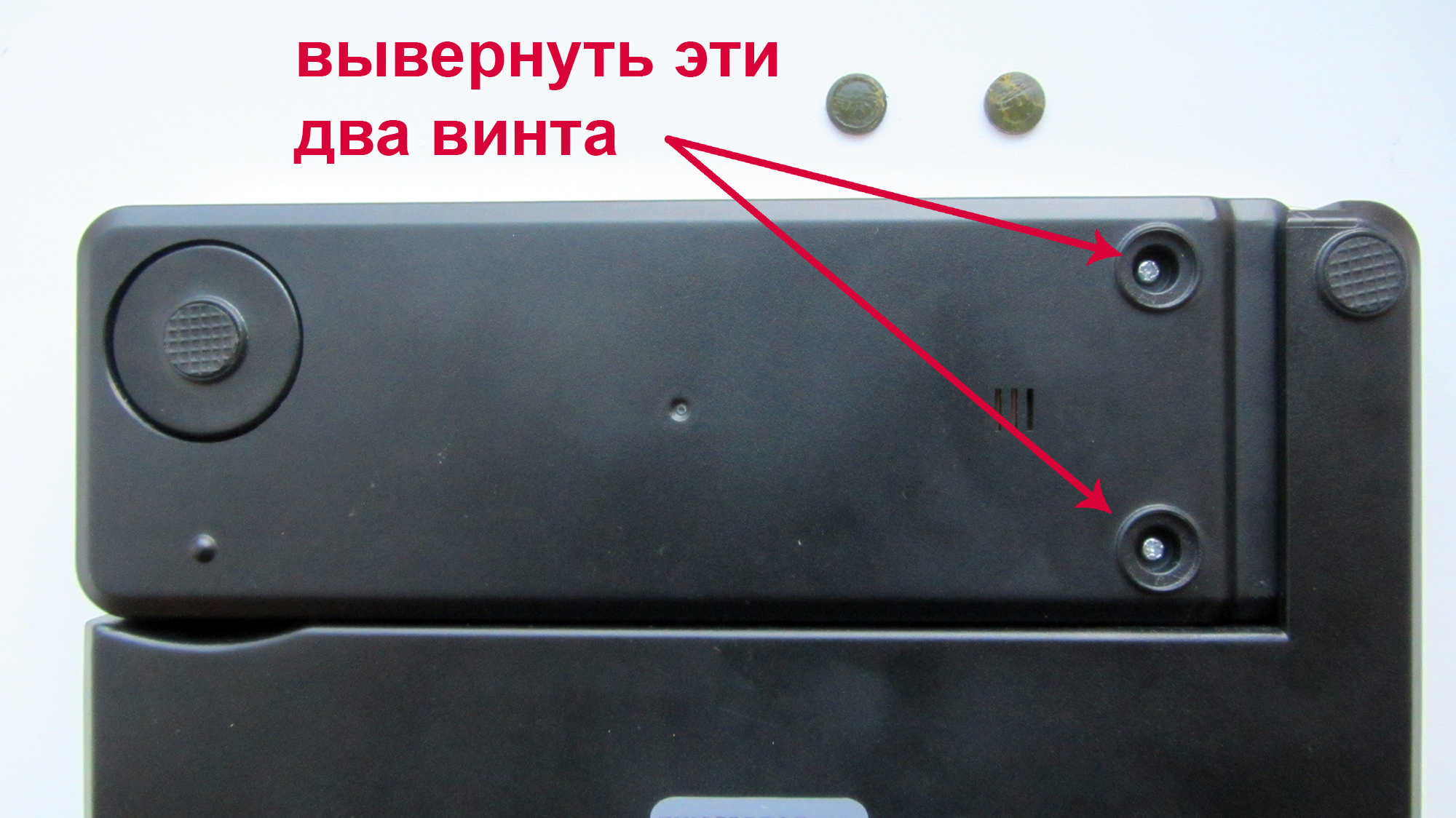

Итак, для начала весы надо было разобрать. Винтики находятся под резиновыми ножками-заглушками, которые легко отделяются при помощи ножа. Выкручиваем ТОЛЬКО два обозначенных на картинке винтика и снимаем крышку выдвижной панели.

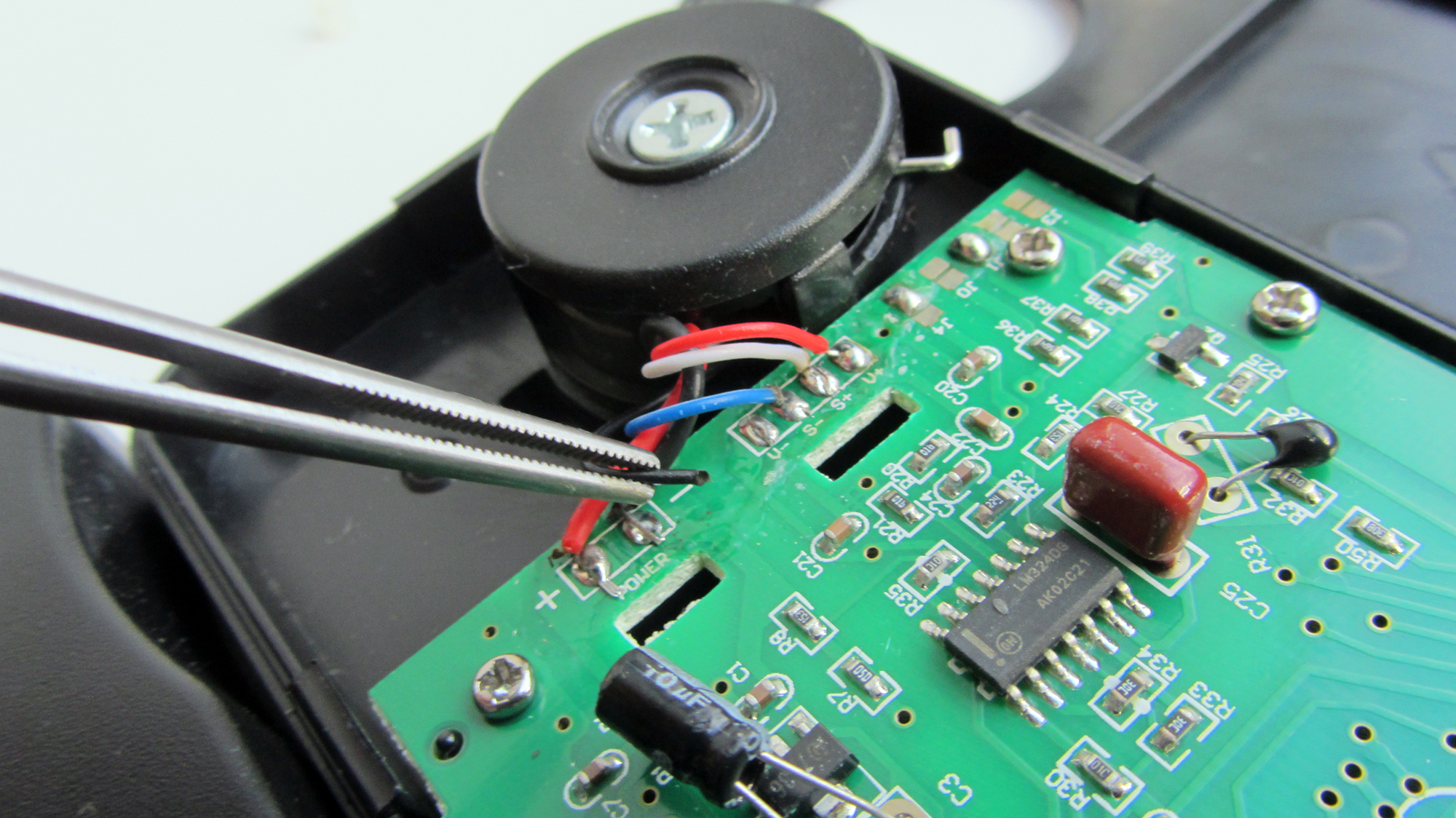

Если сегодня удача на вашей стороне, то вы обнаружите обрыв одного из проводников шлейфа. В моем случае это выглядело так:

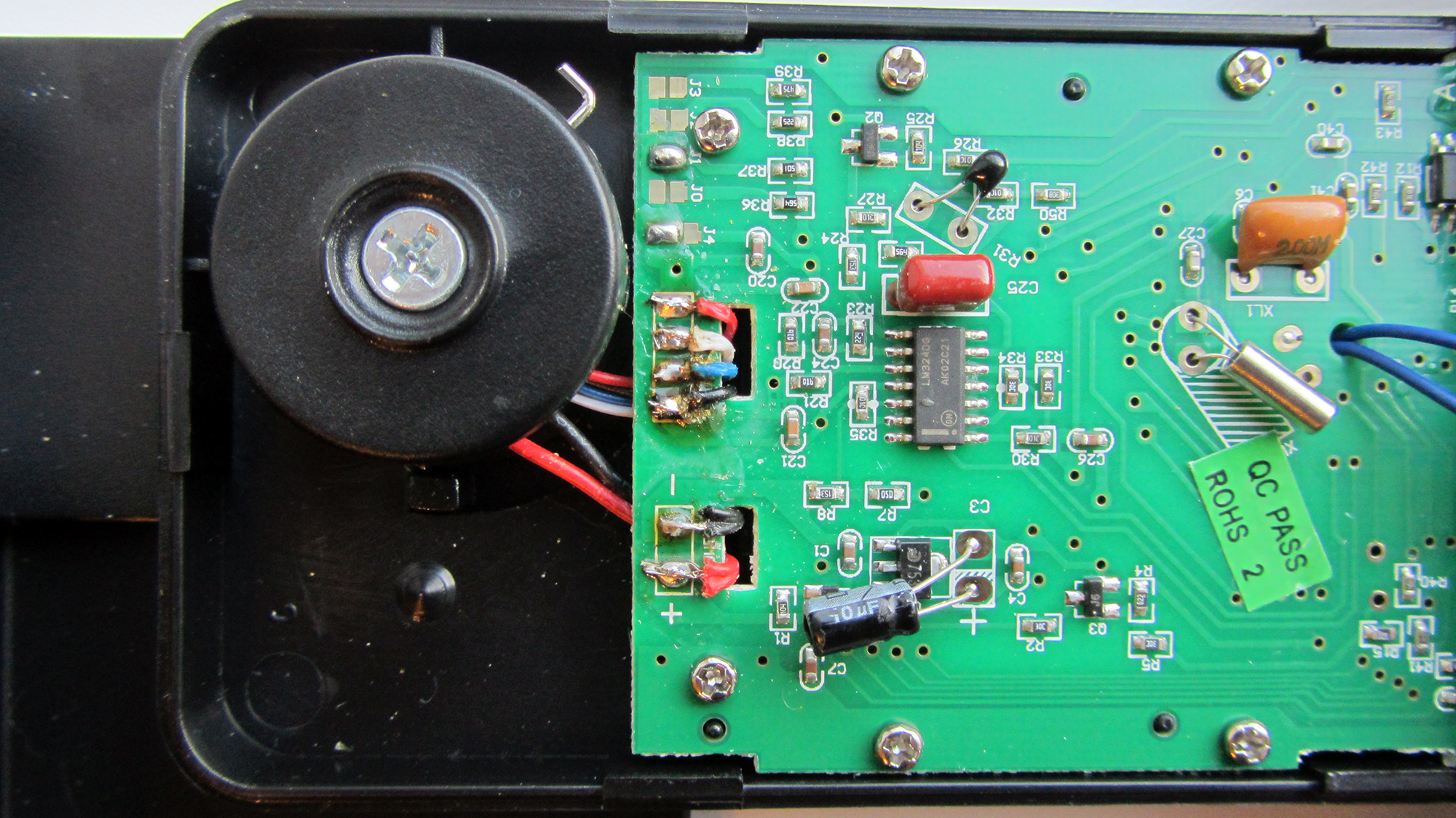

Подпаяем его на место. Для повышения надежности я решил перепаять все провода, просунув их через специально предусмотренные прямоугольные отверстия на плате.
Выкручивать шурупы, удерживающие печатную плату, не обязательно: Проверям работоспособность - все отлично: Вообще, китайцы выпускают хорошие и недорогие вещи, но все портит недостаточный контроль качества. Уверен, если бы проводники изначально были бы заведены на плату как положено (через прорези в текстолите), они бы не сломались так быстро.
Спасибо добрый человек, а я сразу обрыва и не заметил, он оборвался но одним усиком прикасался в перевернутом положении, поэтому мультиметр показывал что есть напряжение. А перевернешь опять батарейка села.
Поздравляю с успешным ремонтом! =)
весы супра bss-4070 как снять платформу, с поворотной ножки выкрутил винт и теперь гайка под ней бултыхается, не могу назад закрутить
Была такая же ситуация. Гайка выпала сама, при недолгих переворачиваний, через отсек для батарейки. Болт закрутил обратно , намотав на резьбу двухсторонний скотч. Думаю можно ещё или на клей болт посадить или шуруп подобрать вместо болта.
Спасибо! Статья очень помогла. У меня была другая проблема - весы практически не реагировали на небольшой вес (например, стеклянная чашка весом около 100г отображалась "0г", в лучшем случае "1г"). Как выяснилось, отпаялся белый проводок. На моём экземпляре весов все провода заведены в отверстия на плате, тем не менее аналогичная проблема. Весами все очень довольны!
Забавная неисправность)) Рад, что у вас все получилось!
Спасибо - очень помогло. Всё теперь работает.
Очень-очень за вас рад! Всегда приятно что-нибудь починить)
Огромное спасибо!
Именно этот проводок и порвался. Только у меня был намного короче поэтому пришлось помучиться и заменить его
А у меня опять один из проводков в этом же месте оторвался (спустя почти два года)! На этот раз я зафиксировал их термоклеем из пистолета, надеюсь, больше не придется туда лазить)
Там лучше суперклей, для термо мала поверхность
Спасибо, чуть не купил новые весы. Как и писали, оторвался проводок. Единственное, у меня всё провода были установлены через специальное отверстие. Проработали весы лет 6 и ещё продолжают работать
Србственно говоря, в них мало когда ломается электроника. Статья очень помогла, больше спасибо)))
Весы Polaris, с таким же механизмом, отпаялся провод.
Да, так оно обычно и бывает...
А что у вас за модель весов? Хотя, думаю, подавляющее большинство кухонных весов устроено аналогичным образом. Мне недавно попадалась точно такая же неисправность в весах Кроматек WH-B05.
А у меня до этого тоже был оторван чёрный провод. Я его припоял капитально теперь всё хорошо держится. А неисправность та же. Батарея новая чёрный провод целый и на месте. Включаешь и выключаются и показывает батарею. Нули не показывает вместо них тире и через пару секунд выключаются.
Дефект проявился спустя год. Помогите пожалуйста!
Батарейку менять пробовали?) Возможно, у вас все тот же обрыв в проводах, только где-то в другом месте. Не исключено, что под изоляцией (поэтому снаружи не видно)
Мне тоже помогло! Не показывали вес, отвалились 2 провода из 4-х от датчиков, хоть и были заправлены в щели. Прошу автора добавить в статью: "Осторожно, гайка (внутри основного корпуса) для винта шарнира откидной шарнире не закреплена! При выкручивании винта гайка теряет фиксацию в гнезде и при закручивании может упасть внутрь основного корпуса весов, и её придется долго "гонять" по дну и поднимать длинным болтом (шпилькой). "Поймайте нитку", не нажимая на винт, потом без нажима закрутите несколько оборотов и только потом затягивайте. При повторном откручивании будьте ещё внимательнее, лучше перевернуть весы в рабочее положение и "ловить" резьбу винтом снизу.
... для винта шарнира откидного блока (клава/экран)...
Спасибо за инфу! Добавлю ваше предостережение в статью, т.к. далеко не все люди дочитывают до комментариев.
Правда, пока не понятно, для чего вообще откручивать этот винт? Я, например, его вообще не трогал.
Спасибо автору огромное, были оборваны синий и чёрный. Как хорошо, что есть такие замечательные люди.
Спасибо дружище!!!Такая же байда. Припаял и всё заработало.
Добрый день. Спасибо за помощь. На моих весах всех 4 провода были отодраны... А Ваше фото еще и помогло восстановить последовательность проводов.
Огромное спасибо!Отвалился чёрный провод.Перепаял все,как советовали.Всё работает отлично!
Спасибо, друг!
