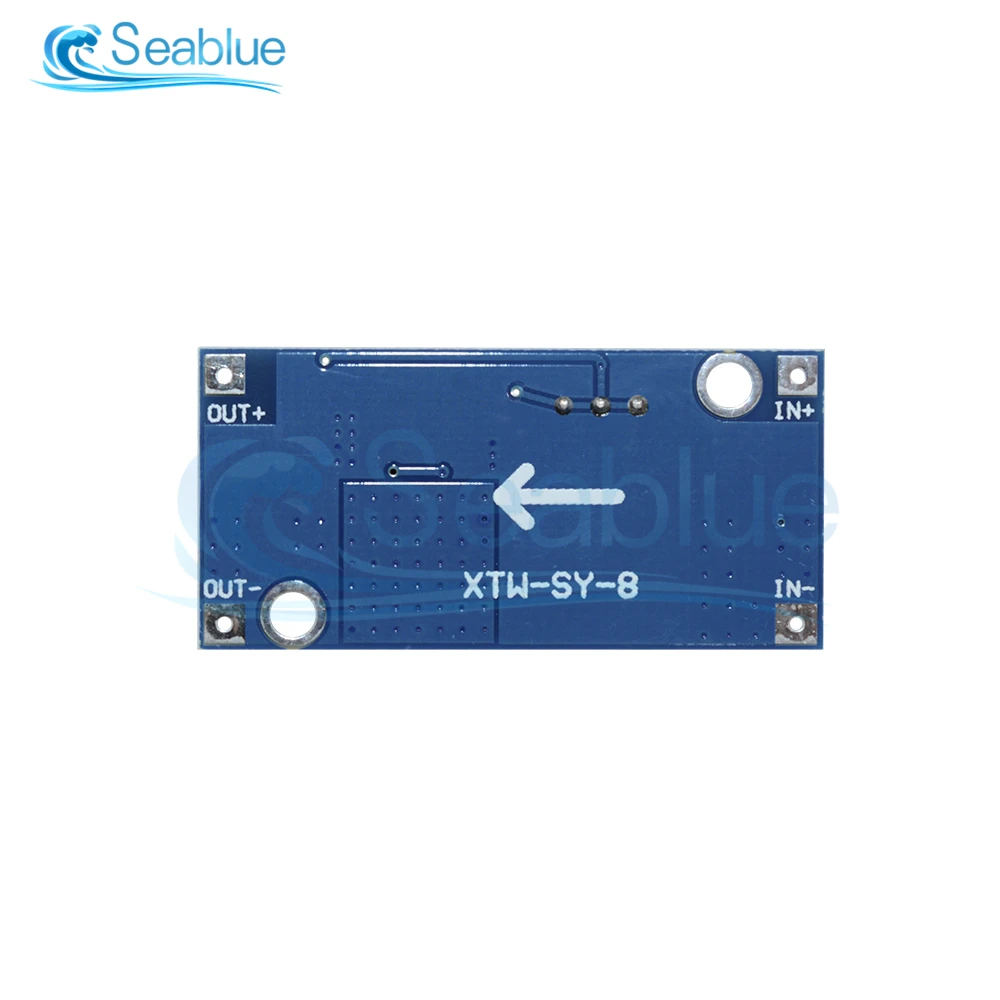

XL6009 DC-DC Повышающий Модуль питания с выходом регулируется Повышающий Модуль LM2577 DC повышающий преобразователь

Особенности:

• XTW6009-Высокопроизводительный Модуль повышения валюты (BOOST) с переключением на 400 кГц 4A. Этот модуль XL6009 поставляется с технологией высокочастотного переключения 3-го поколения в качестве основного чипа, производительность намного выше, чем LM2577.

• Широкое входное напряжение: 3 В ~ 32 В; Оптимальный диапазон рабочего напряжения: 5 ~ 32 В; Широкое Выходное напряжение: 5 В ~ 40 В.

• С 4А высокоэффективными переключателями MOSFET, поэтому эффективность может быть до 94%, (lm2577текущий только 3A).

• С ультра высокой частотой переключения 400 кГц, даже если фильтрующие конденсаторы малой емкости могут достичь очень хороших результатов, Пульсация меньше (по сравнению с частотой LM2577 50 кГц).

Спецификация:

Модель: модуль наддува DSN6009
Свойства модуля: неизолированный boost (BOOST)
Выпрямление: несинхронное выпрямление
Диапазон входного сигнала: 3V ~ 32В
Диапазон выхода: 5 В ~ 35 в
Входной ток: 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.)
Эффективность преобразования: <94% (чем больше давление, тем ниже эффективность)
Частота переключения: 400 кГц
Выходная пульсация: 50 мВ (чем выше напряжение, тем выше ток, тем больше пульсация)
Регулирование нагрузки: +/-0.5%
Регулирование напряжения: +/-0.5%
Рабочая температура: от-40 градусов до + 85 градусов
Размер корпуса: 43x20x12 мм/1,7 "x 0,8" x 0,47 "(Д * Ш * Т)
Способ ввода: IN +, IN-;
Выход: выход +, выход-
